Cầu dao phụ tải LBS là một khí cụ điện dùng để đóng cắt mạch điện, công dụng như một cầu dao liên động, tuy nhiên nó có ưu việt hơn hẳn cầu dao thường đó chính là khả năng đóng/cắt được khi có tải. Sau đây, Thiết bị điện Icomep sẽ giúp bạn đọc hiểu rõ hơn cầu dao phụ tải qua bài sau:

1. Cầu dao phụ tải là gì ?

– Cầu dao phụ tải = Load Break Switches = LBS

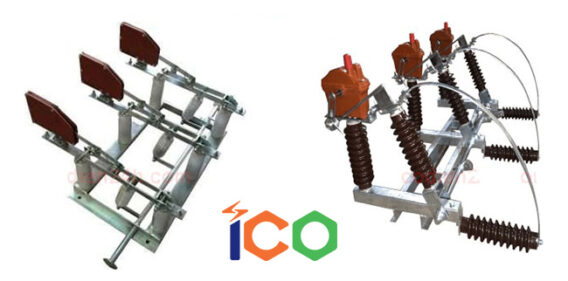

– Cầu dao phụ tải LBS (Load Break Switch) là một khí cụ điện dùng để đóng cắt mạch điện. Có công dụng như một cầu dao liên động, tuy nhiên nó có ưu việt hơn hẳn cầu dao thường đó chính là khả năng đóng/cắt được khi có tải. Với việc lắp đặt tại đầu các nhánh rẽ sẽ thu hẹp khu vực bị mất điện khi thực hiện cắt điện theo kế hoạch để công tác, hay phân đoạn để xử lý sự cố trên đường dây.

Với tính năng có thể đóng/cắt được dòng phụ tải, dòng ngắn mạch sự cố và sẽ tự động đóng lại sau một khoảng thời gian đặt trước, khi lắp đặt máy cắt Recloser (thiết bị tự động đóng lại) trên lưới có thể giảm tới mức tối thiểu các sự cố thoáng qua đồng nghĩa với việc giảm số lần mất điện không đáng có của đường dây. Ngoài ra đối với máy cắt Recloser còn cho phép bộ phận kỹ thuật, điều độ lưới điện theo dõi một cách tin cậy nhất các tình trạng tác động của thiết bị, tình trạng hoạt động của phụ tải trong một khoảng thời gian dài nhờ vào bộ phận lưu trữ dữ liệu sự cố tin cậy, đảm bảo thông tin không bị mất đi khi xảy ra bất cứ trường hợp nào.

  • Cầu dao phụ tải thường được sử dụng phổ biến tại Việt Nam để đóng cắt mạch điện trung áp (6kV đến 35kV)
  • Ký hiệu: D (Dao phụ tải); N (Lắp đặt ngoài trời); T (Lắp đặt trong nhà); Điện áp danh định (kV); Dòng điện danh định (kV)

2. Vị trí lắp đặt cầu dao phụ tải (LBS) ở đâu ?

– Dao cách lý thường lắp đặt trước các thiết bị bảo vệ như máy cắt, cầu chì .

– Được lắp đặt trong nhà và ngoài trời

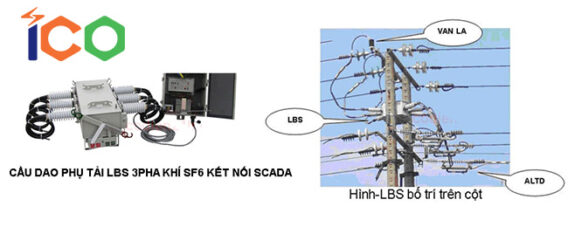

– Lắp đắt trên các cột điện hoặc trong các tủ trung thế.

3. Phân loại cầu dao phụ tải (LBS)

  •  Theo cấu tạo buồng dập hồ quang:

– Cầu dao phụ tải có buồng dập hồ quang thường

– Cầu dao phụ tải có buồng dập hồ quang bằng khí (SF6) hoặc dầu => Gọi là máy cắt phụ tải LBS

  • Theo cách vận hành:

– Cầu dao phụ tải vận hành bằng tay

– Cầu dao phụ tải điều khiển từ xa => Gọi là máy cắt phụ tải LBS

  • Theo môi trưòng lắp đặt :

–  Cầu dao phụ tải lắp đặt trong nhà.

– Cầu dao phụ tải lắp đặt ngoài trời.

  •  Theo điện áp làm việc

– Cầu dao phụ tải  6kV

– Cầu dao phụ tải 10kV

– Cầu dao phụ tải 22kV…………..

  • Theo kiểu truyền động:

– Cầu dao phụ tải kiểu mở ngang

– Cầu dao phụ tải kiểu mở đứng

4. Lựa chọn cầu dao phụ tải:

–  Điều kiện chọn : UđmDCL    >=     Uđm mạng

IđmDCL     >=      ILVmax

5. Thông số kỹ thuật tham khảo

Dưới đây là những thông số kỹ thuật cầu dao phụ tải để các bạn tham khảo

KIỂU (TYPE) ĐƠN VỊ (UNIT) DPN 24 KV DPN 35 KV
Điện áp danh định (Rated voltage) kV 24 35
Điện áp làm việc lớn nhất (Maximum continuous operating voltage) kV 27 40,5
Dòng điện danh định (Rated current) A 630 630
Khả năng chịu dòng ngắn mạch (Rate peak withstand current) kA/3s 25 25
Độ bền điện áp tần số công nghiệp (Power frequency withstand voltage) kV 65 95
Thử xung (BIL) 1,2/50µs (Lightning impulse withstand voltage) kV 150 200
Chiều dài đường rò nhỏ nhất (Minimum creepage distance) mm/kV 25 25
Môi trường dập hồ quang (Arc extinguishing environment)   Dầu (Oil) Dầu (Oil)
Vật liệu cách điện (Insulation materials)   Sứ

(Porcelain)

Sứ

(Porcelain)

Hãy liên hệ ngay Thiết bị điện Icomep để được trải nghiệm dịch vụ và sử dụng thợ tốt nhất bạn nhé.
