Dao cách ly DS hiện có rất nhiều chủng loại, chế tạo cho tất cả các cấp điện áp, có những tính năng riêng phù hợp với sơ đồ trạm biến áp.
Tổng Quan Về Cầu Dao Cách Ly Trung Thế
Cầu dao cách ly là gì?
Dao cách ly tiếng anh là DS (Disconnecting Switch) – loại khí cụ điện dùng để đóng cắt mạch điện không tải hoặc khi dòng điện nhỏ hơn dòng điện định mức nhiều lần.
Chức năng của dao cách ly
Trong lưới điện, dao cách ly DS thường được lắp đặt trước máy cắt, cầu chì, các thiết bị bảo vệ.
Tác dụng của dao cách ly là tách biệt bộ phận mang điện khỏi bộ phận cắt điện, tạo khoảng hở trông thấy được. Cầu dao cách ly được ứng dụng để tiến hành sửa chữa thiết bị an toàn, không ảnh hưởng đến hoạt động của thiết bị lân cận.
Dao cách ly có thể đóng cắt dòng điện dung của đường dây hoặc cắt không tải của máy biến áp.
Phạm vi ứng dụng của dao cách ly
– Dao cách ly trung tính máy biến áp;
– Đóng và cắt các cuộn dập hồ quang khi trong lưới đi ện không có hiện tượng chạm đất;
– Đóng và cắt chuyển đổi thanh cái khi máy cắt hoặc dao cách ly liên lạc thanh cái đã đóng;
– Đóng và cắt không tải thanh cái hoặc đoạn thanh dẫn;- Đóng và cắt dao cách ly nối tắt thiết bị;
– Đóng và cắt không tải máy biến điện áp, máy biến dòng điện;
– Các trường hợp đóng và cắt không tải các máy biến áp lực.
– Các đường dây trên không, các đường cáp phải được đơn vị quản lý vận hành thiết bị cho phép. Tùy theo từng loại cầu dao cách ly.
– Các bộ truyền động cơ khí hoặc tự động của các dao cách ly dùng để đóng cắt dòng điện từ hóa. Dòng điện nạp, dòng điện phụ tải,. Dòng điện cân bằng cần phải đảm bảo hành trình nhanh chóng và thao tác dứt khoát.
Xem thêm: Bảng Báo Giá Cầu Dao Cách Ly 24kV 35kV
Phân Loại Dao Cách Ly Trung Thế
Các loại dao cách ly hiện nay được phân chia theo số pha, môi trường lắp đặt và kiểu truyền động:
Phân loại dao cách ly theo số pha:
– Dao cách ly 1 pha
Dao cách ly 1 pha cách điện sứ và cách điện polymer
– Dao cách ly 1 pha căng trên dây
Dao cách ly 1 pha căng trên dây LTD
– Dao cách ly 3 pha

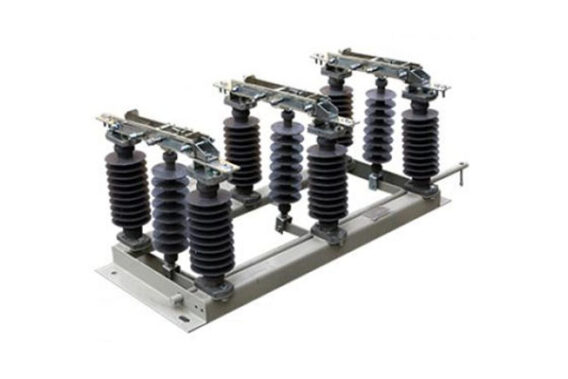

Cầu dao cách ly trung thế – DS 3 pha cách điện polymer và cách điện sứ
Phân loại dao cách ly theo môi trường lắp đặt:
– Dao cách ly ngoài trời.
– Dao cách ly trong nhà.
Phân loại dao cách ly theo kiểu truyền động:
– Dao cách ly kiểu trụ quay.

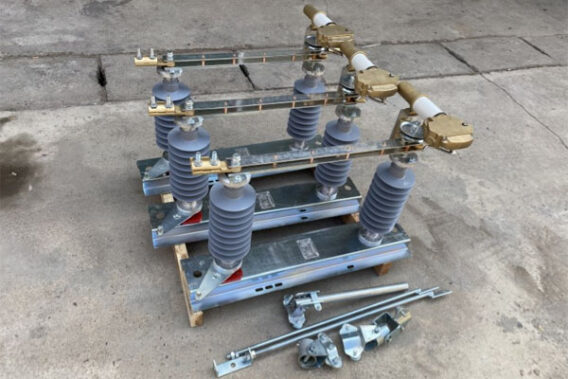

– Dao cách ly kiểu chém ngang / chém đứng.
– Dao cách ly kiểu treo.
– Dao cách ly kiểu khung truyền.
Hiện nay trên thị trường, các nhãn hiệu dao cách ly được ưa chuộng hàng đầu là: Dao cách ly Tuấn Ân; Dao cách ly Schneider; Dao cách ly Hager; Dao cách ly Legrand.
Quý khách hàng có nhu cầu về các loại cầu dao cách ly, có thể liên hệ với Icomep để được tư vấn – báo giá đáp ứng yêu cầu thi công lắp đặt:
Cấu Tạo Dao Cách Ly DS

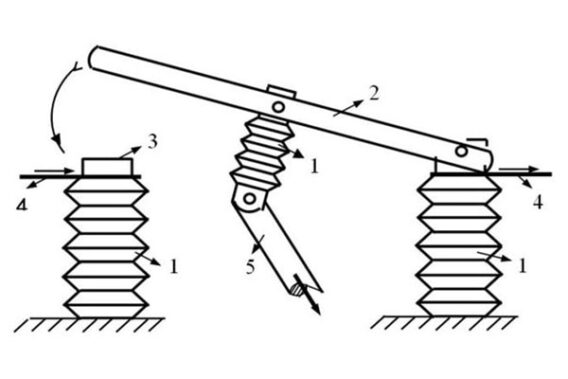

Cấu tạo dao cách ly
Cấu tạo dao cách ly có thể khác nhau theo thiết kế, kiểu dáng, kiểu truyền động, vị trí lắp đặt. Về cơ bản, dao cách ly DS sẽ bao gồm các bộ phận chính là:
1. Bộ phận cách điện bằng sứ, polymer, epoxy.
2. Lưỡi dao.
3. Ngàm cố định.
4. Dây dẫn.
5. Hệ thống truyền động.
6. Khung đỡ và phụ kiện.
Quy Trình Đóng Cắt Dao Cách Ly
Dao cách ly thường được thao tác bằng tay hoặc bằng điện cơ (động cơ điện). Thao tác đóng cắt dao cách ly có thể thực hiện từ xa, thực hiện trên tủ điều khiển thông qua các nút nhấn, thực hiện trên giá đỡ cầu dao điều khiển bằng cơ khí hoặc thao tác bằng sào cách điện.
Quy trình đóng và cắt cầu dao cách ly cơ bản:
– Lúc cắt: Cắt dao cách ly phía đường dây trước rồi mới cắt dao cách ly gắn với thanh cái.
– Lúc đóng: Đóng dao cách ly phía thanh cái trước rồi đóng dao cách ly phía đường dây bạn ạ.
Thông Số Kỹ Thuật Của Dao Cách Ly
Loại: | 1 pha; 3 pha |
Ví trí: | Ngoài trời |
Kiểu truyền động: | Chém ngang; Chém đứng |
Điện áp định mức: | 24 kV; 35kV; 40,5 kV |
Dòng điện định mức: | 630; 800A |
Tần số định mức: | 50 Hz |
Khả năng chịu ngắn mạch: | 25kA/1s (3s) |
Độ bền điện áp xung (BIL): | 125kV; 150 kV; 170kV; 200kV |
Chiều dài dòng rò: | 25 hoặc 31 mm/kV |
Vật liệu cách điện: | Polymer; Sứ; Epoxy |
Phụ kiện: | Sào thao tác; Bộ truyền động; Thanh chống DS |
Trên đây là tổng hợp thông tin về dòng sản phẩm Dao cách ly (Phân loại, Cấu tạo, Thông số). Quý khách có thể liên hệ với chúng tôi để nhận tư vấn miễn phí – báo giá mới nhất- chiết khấu cao – đáp ứng yêu cầu công trình.
