MCB 3 pha đóng vai trò quan trọng trong việc bảo vệ hệ thống và thiết bị điện khỏi các nguy cơ quá tải và ngắn mạch. Vậy mcb 3p là gì? Trong bài viết sau đây, Cơ Điện Delta sẽ cung cấp đến bạn đọc những thông tin chi tiết về cách hoạt động cũng như ứng dụng của thiết bị trong đời sống. Mời bạn đọc cùng đón xem.

MCB 3 pha là gì?

MCB 3P hay MCB 3 pha là thiết bị bảo vệ 3 dây pha trong mạch điện. Nó được sử dụng trong lưới điện 3 pha nhằm bảo vệ 3 dây pha (L1, L2, L3).

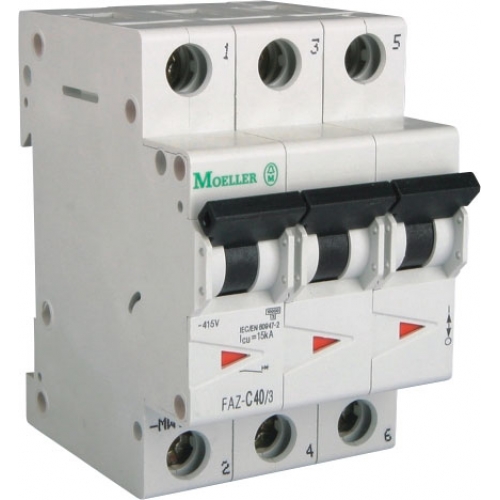

MCB 3P là thiết bị bảo vệ 3 dây pha trong mạch điện

Nói dễ hiểu hơn thì MCB 3 pha có ba cực để kết nối với ba dây dẫn điện trong hệ thống ba pha. Nó có khả năng ngắt mạch đồng thời trên cả ba dây dẫn nếu xảy ra sự cố. MCB 3 pha thường được sử dụng trong khu công nghiệp, tòa nhà thương mại và các hệ thống điện có công suất lớn.

Cấu tạo và nguyên lý MCB 3P

Tiếp theo chúng ta hãy cùng tìm hiểu cấu tạo mcb và nguyên lý hoạt động của loại thiết bị này.

Cấu tạo

MCB 3 pha có cấu tạo tương tự như MCB 1 pha. Tuy nhiên nó có ba cực để kết nối với ba dây dẫn điện trong hệ thống ba pha, gồm các bộ phận sau:

  • Tiếp điểm: MCB 3 pha có ba cặp tiếp điểm (tiếp điểm chính, tiếp điểm phụ) để kết nối với ba dây dẫn điện trong hệ thống ba pha. Tiếp điểm chính chịu trách nhiệm chuyển đổi và kiểm soát dòng điện.
  • Hộp dập hồ quang: Để dập tắt hồ quang được tạo ra bởi ngắn mạch hoặc quá tải. Hộp dập hồ quang bao gồm các tấm thép xếp lớp để tạo ra một đường dẫn điện tốt, giảm thiểu tác động của nó.
  • Cơ cấu truyền động cắt MCB: Cơ cấu truyền động trong MCB 3 pha thực hiện chức năng mở và đóng mạch điện. Cơ cấu này có thể được điều khiển bằng tay hoặc bằng cơ điện.
  • Bộ bảo vệ: MCB 3 pha có bộ bảo vệ tích hợp như bảo vệ quá tải và bảo vệ ngắn mạch. Bộ bảo vệ quá tải giới hạn dòng điện tối đa mà MCB có thể chịu đựng trong một khoảng thời gian nhất định.
  • Móc bảo vệ: Móc bảo vệ có thể là móc điện từ hoặc móc rơ le nhiệt, tùy thuộc vào loại MCB.

Nguyên lý

Nguyên lý hoạt động của MCB 3P

MCB hoạt động theo nguyên lý như sau:

Khi CB dòng điện cực đại:

Trong trạng thái hoạt động bình thường, khi dòng điện chạy qua MCB đang ở mức định mức, các tiếp điểm trong MCB sẽ ở trạng thái đóng nhờ sự ăn khớp của móc 2 và móc 3 trong cùng một cụm tiếp điểm động.

Lúc này, dòng điện định mức chạy qua MCB vẫn nằm trong giới hạn cho phép. Do đó nam châm điện 5 và phần ứng 4 không tạo lực hút nhau.

Khi xuất hiện quá tải hoặc ngắn mạch trong mạch điện, lực hút từ nam châm điện 5 sẽ lớn hơn lực của lò xo 6, làm cho nam châm điện 5 hút phần ứng 4 xuống. Từ đó bật nhả móc 3 và móc 5 tự do. Lò xo 1 được thả lỏng và các tiếp điểm của MCB được mở ra. Vì vậy mạch điện bị ngắt.

MCB điện áp thấp:

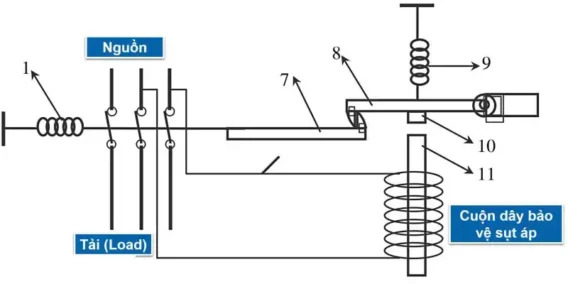

Trong trạng thái hoạt động bình thường, khi MCB ở trạng thái ON và mạng điện hoạt động ổn định. Nam châm điện 11 và phần ứng 10 sẽ tạo lực hút nhau khi dòng điện chạy qua MCB vẫn nằm trong giới hạn cho phép. Nếu có sụt áp quá mức, nam châm điện 11 sẽ không còn hút phần ứng 10, làm cho lò xo 9 kéo móc 8 lên, móc 7 được thả tự do.

Lò xo 1 được thả lỏng và các tiếp điểm của MCB được mở ra, dẫn đến việc mạch điện bị ngắt. Như vậy, nếu dòng điện vượt quá giới hạn hoặc có sụt áp quá mức, MCB sẽ tự động ngắt mạch để bảo vệ hệ thống và thiết bị điện.

Các loại MCB 3 pha phổ biến hiện nay

Hiện nay, có nhiều loại MCB 3 pha phổ biến được sử dụng trong các hệ thống điện công nghiệp và dân dụng. Sau đây là một số loại được sử dụng phổ biến nhất:

Các loại MCB 3 pha phổ biến hiện nay

Phân loại theo điện áp:

  • MCB 3 pha 32A: Đây là một trong những loại MCB 3 pha phổ biến, có dòng điện định mức là 32A. Loại này thường được sử dụng cho hệ thống chiếu sáng, các thiết bị điện gia đình.
  • MCB 3 pha 100A: Loại này thường được sử dụng trong các hệ thống điện công nghiệp lớn, như nhà máy sản xuất và các hệ thống điện công nghiệp có công suất cao.
  • MCB 3 pha 40A: Loại MCB này được sử dụng trong các ứng dụng trung bình như các hệ thống điều khiển công nghiệp, hệ thống điện trong các tòa nhà thương mại.
  • MCB 3 pha 50A: Loại MCB 3 pha có dòng điện định mức là 50A. Nó được sử dụng trong các ứng dụng trung bình đến lớn.

Các loại MCB 3 pha này có khả năng chịu được dòng điện cao. Có khả năng bảo vệ hiệu quả cho các thiết bị và hệ thống điện. Việc chọn loại MCB 3 pha phù hợp phụ thuộc vào dòng điện định mức và yêu cầu cụ thể.

Phân loại theo thương hiệu

Một số thương hiệu nổi tiếng có thể kể đến là:

  • Schneider Electric: Nổi tiếng với các sản phẩm MCB 3 pha chất lượng cao và hiệu suất đáng tin cậy. Họ có nhiều dòng sản phẩm từ các MCB tiêu chuẩn đến các MCB thông minh.
  • Chint: Các MCB thường được tích hợp công nghệ bảo vệ thông minh.
MCB 3P của hãng Chint
  • ABB: ABB cung cấp các sản phẩm MCB 3 pha đáng tin cậy và linh hoạt cho các ứng dụng công nghiệp và xây dựng. Đặc điểm nổi bật của MCB của ABB là khả năng chống sốc điện và khả năng chịu tải cao.
  • Eaton: Eaton tập trung vào việc cung cấp các sản phẩm MCB 3 pha chất lượng cao và an toàn. Điểm đặc biệt của các MCB của Eaton là khả năng chống cháy nổ và kháng bụi, làm cho chúng phù hợp cho các môi trường công nghiệp khắc nghiệt.
  • Legrand: Các MCB của Legrand thường có thiết kế nhỏ gọn và dễ lắp đặt.

Công dụng của MCB 3 pha trong mạch

MCB 3 pha có nhiều công dụng quan trọng trong mạch điện ba pha. Dưới đây là một số công dụng chính của MCB 3 pha:

  • Bảo vệ quá tải: MCB 3 pha được sử dụng để bảo vệ hệ thống điện khỏi quá tải. Khi dòng điện chạy qua MCB vượt quá mức định mức, nó sẽ kích hoạt cơ chế cắt mạch, ngăn chặn dòng điện tiếp tục chảy và bảo vệ các thiết bị điện khỏi hư hỏng.

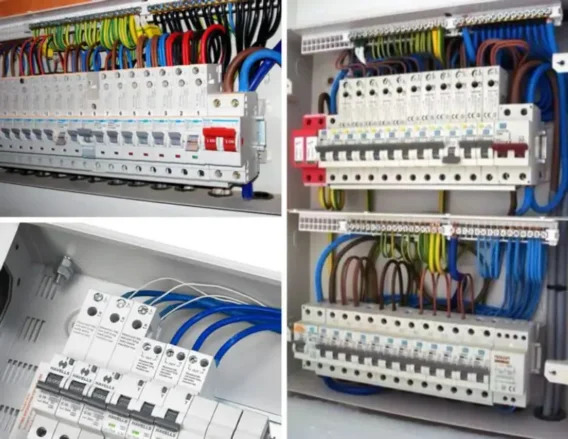

Công dụng của MCB 3 pha trong mạch
  • Bảo vệ ngắn mạch: Khi xảy ra ngắn mạch, nghĩa là có một đường dẫn ngắn giữa các pha hoặc giữa pha và đất, MCB sẽ ngắt mạch ngay lập tức để ngăn chặn dòng điện ngắn mạch gây nguy hiểm.
  • Dễ điều khiển và khôi phục: MCB 3 pha có thể điều khiển bằng tay để mở và đóng mạch. Việc này cho phép người dùng kiểm soát luồng điện trong mạch và khôi phục điện sau sự cố nhanh chóng.

Trong mạch điện, MCB 3 pha đóng vai trò vô cùng quan trọng trong việc bảo vệ hệ thống và thiết bị điện khỏi các nguy cơ. Ngoài ra, nếu muốn bảo vệ các thiết bị điện hiệu quả hơn, bạn có thể sử hợp sử dụng các loại vỏ tủ điện. Đây là phương pháp rất hiệu quả để bảo vệ an toàn cho bạn và gia đình.
