Sự khác nhau giữa tủ điện điều khiển và tủ điện phân phối

Tủ điện là thiết bị cần thiết không thể thiếu trong môi trường sinh hoạt ngày nay, giúp bảo vệ người sử dụng và thiết bị điện

Tủ điện phân phối và tủ điện điều khiển là hai loại tủ điện phổ biến được sử dụng trong hệ thống điện công nghiệp và dân dụng. Nếu chỉ nhìn vỏ tủ mà để phân biệt được thì ngay cả các kỹ sư điện cũng khó để nhận dạng.  Vậy dựa vào đâu để thấy được sự khác nhau giữa hai tủ:

1. Dựa trên đặc điểm nào phân biệt tủ điện phân phối và tủ điện điều khiển

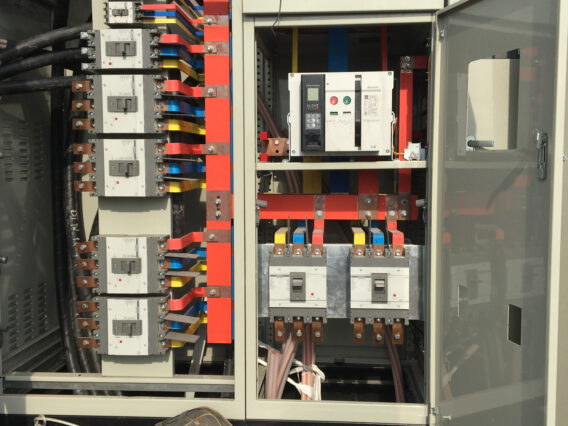

1.1 Tủ điện phân phối

Tủ phân phối chính là tủ điện dùng để đóng cắt cấp nguồn cho một khu vực nào đó. Tủ điện phân phối đảm nhận vai trò sau:

– Chức năng: Tủ điện phân phối (Distribution Board hoặc DB) được sử dụng để phân phối và bảo vệ các mạch điện trong hệ thống điện của một tòa nhà, nhà máy hoặc khu vực nhất định. Nó nhận điện từ nguồn cung cấp chính (như hộp công tơ) và chia thành nhiều mạch điện dựa trên nhu cầu sử dụng tại các đầu ra.



– Bảo vệ: Tủ điện phân phối chủ yếu bảo vệ các mạch và thiết bị khác trong hệ thống khỏi tải quá cao, ngắn mạch và các sự cố khác. Nó thường có các cầu chì, cắt cầu chì (MCB), cầu dao (ACB hoặc MCCB) để điều khiển và bảo vệ mạch điện.

Thành phần chủ yếu của tủ bao gồm:

+ MCB/MCCB, Contactor và rơ le nhiệt.

+ Trường hợp tủ phân phối không cần bảo vệ dòng thì tủ phân phối chỉ cần thành phần là MCB/MCCB.

Đặc điểm sản xuất tủ điện phân phối thường dùng đóng ngắt bằng thủ công nên trên mặt tủ không có các nút nhấn, bởi tính chất tiêu thụ ít khi cần đóng ngắt.

+ Tủ điện phân phối được ứng dụng tại các nhà xưởng, các khu công nghiệp…

+ Chia tủ phân phối làm hai loại là tủ phân phối tổng (MSB) và tủ phân phối thành phần (DB).

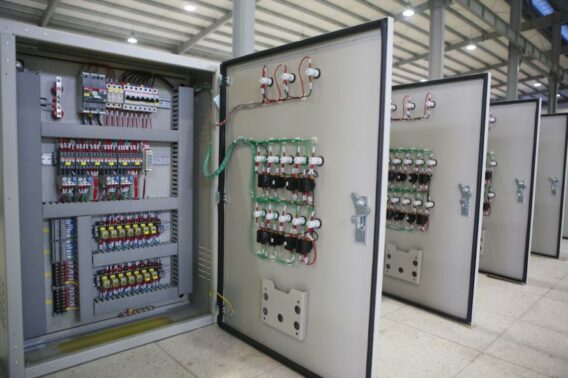

1.2 Khái niệm tủ điện điều khiển

Tủ điện điều khiển dùng để điều khiển đóng mở tự động động cơ, thiết bị theo thời gian, theo cảm biến … Các thành phần cơ bản của tủ điều khiển như: Bộ điều khiển PLC, Rơ le thời gian, rơ lư trung gian …

Tủ điện điều khiểm đảm nhận các vai trò sau:

– Chức năng: Tủ điện điều khiển (Control Panel) được sử dụng để điều khiển hoạt động của các thiết bị, máy móc và quá trình trong một hệ thống tự động hoá hoặc điều khiển tay. Nó chứa các phần tử điều khiển như biến tần, PLC (Programmable Logic Controller), các thiết bị đo lường, công tắc, nút nhấn, và các mạch điện tử liên quan.

– Bảo vệ: Tủ điện điều khiển thường không chịu trách nhiệm trực tiếp về việc bảo vệ nguồn điện. Tuy nhiên, nó có thể bao gồm các thiết bị bảo vệ nhỏ để bảo vệ các phần tử điều khiển bên trong khỏi những tác động không mong muốn. Bảo vệ chủ yếu được thực hiện thông qua tủ điện phân phối hoặc các tủ điện bảo vệ đặc biệt.

– Ngoài ra trên bề mặt của tủ điều khiển chúng ta thấy có các nút nhấn đóng mở giúp cho quá trình thực hiện điều khiển bằng tay.

– Tủ điện điều khiển được lắp đặt tại các trạm bơm, các nhà máy xử lý nước thải, các nhà máy nước …

Nhìn chung tủ điện phân phối chịu trách nhiệm chia và cấp nguồn cho các mạch điện trong hệ thống, cung cấp bảo vệ chống quá tải và ngắn mạch. Trong khi đó, tủ điện điều khiển điều khiển và quản lý hoạt động của các thiết bị và quá trình trong hệ thống tự động hoá hoặc điều khiển tay.

2. Vì sao cần phải lắp đặt tủ điện phù hợp

Lắp đặt tủ điện phù hợp là rất quan trọng vì nó đảm bảo an toàn và hiệu quả trong việc cung cấp điện cho các thiết bị và hệ thống điện trong ngôi nhà, công ty hoặc tòa nhà. Dưới đây là một số lý do vì sao cần phải lắp đặt tủ điện phù hợp:

– An toàn: Tủ điện phù hợp được thiết kế để bảo vệ các linh kiện điện, ngăn ngừa sự cố ngắn mạch, quá tải hoặc rò điện. Điều này giảm thiểu nguy cơ cháy nổ và tai nạn điện, bảo vệ an toàn cho người sử dụng và tài sản.

 Bảo vệ thiết bị: Tủ điện giúp bảo vệ các thiết bị điện như máy móc, đèn chiếu sáng, máy tính, và các thiết bị điện tử khác khỏi những tác động tiêu cực của điện áp không ổn định, dao động, và các hiện tượng điện học không mong muốn.

– Quản lý hệ thống điện: Lắp đặt tủ điện phù hợp cho phép bạn quản lý hệ thống điện một cách hiệu quả hơn. Bạn có thể kiểm soát và phân phối nguồn điện đến các thiết bị và phòng ban cụ thể, giúp tối ưu hóa sử dụng năng lượng và giảm thiểu lãng phí.

– Tuân thủ quy định: Trong nhiều quốc gia, việc lắp đặt tủ điện phải tuân thủ các quy định và tiêu chuẩn an toàn điện. Những quy định này đảm bảo rằng hệ thống điện được thiết kế và sử dụng một cách an toàn và đáng tin cậy.

– Dễ bảo trì và sửa chữa: Tủ điện phù hợp thường được thiết kế sao cho việc bảo trì và sửa chữa trở nên dễ dàng hơn. Điều này giúp giảm thiểu thời gian gián đoạn hoạt động do sự cố và giữ cho hệ thống điện hoạt động ổn định hơn.

 Mở rộng và nâng cấp: Lắp đặt tủ điện phù hợp sẽ giúp bạn dễ dàng mở rộng và nâng cấp hệ thống điện khi cần thiết. Bạn có thể thêm các linh kiện và thiết bị mới mà không cần phải thay đổi toàn bộ hệ thống.

Như vậy, việc lắp đặt tủ điện phù hợp là rất cần thiết để đảm bảo an toàn và hiệu quả cho hệ thống điện của bạn. Nếu bạn không có kiến thức chuyên môn về điện và tủ điện, nên tìm đến các chuyên gia hoặc kỹ sư điện để tư vấn và thực hiện công việc này.
