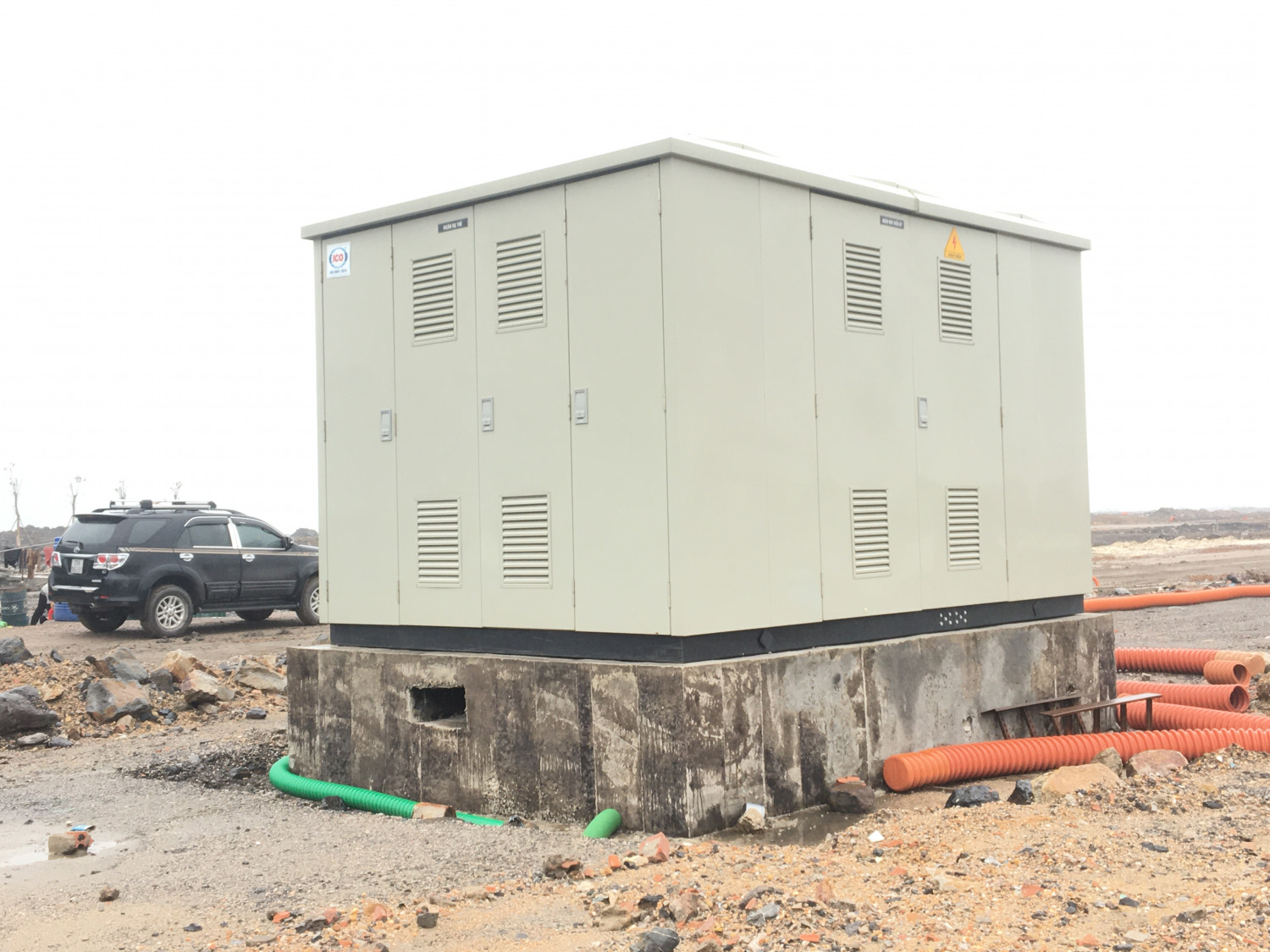

Trạm Kios

1.Thông số kỹ thuật Trạm Kios:

–       Dùng cho MBA đến 5000KVA

–       Tiêu chuẩn chung về thiết bị đóng cắt cao thế: IEC 694, IEC 1330 (cầu giao phụ tải hoặc Tủ RMU sử dụng FS6 )

–       Hạ thế sử dụng thiết bị đóng cắt theo yêu cầu Khách hàng

2. Các thông số cơ bản của trạm kiosk (phụ thuộc vào đặc tính kỹ thuật cụ thể):

Nhiệt độ môi trường: lên tới + 45 °C

Độ cao lắp đặt so với mực nước biển: lên tới 2000m

Điện áp định mức: 24kV, 35kV

Tần số: 50 Hz

Công suất trạm: tùy theo nhu cầu cụ thể của khách hàng.

Dòng ngắn mạch định mức: 16 kA – 20 kA/1 sec (tùy theo yêu cầu cụ thể của khách hàng)

Loại cách điện: Cách điện không khí hoặc máy cắt khí SF6 (24kV, 35kV)

Máy biến áp: lên tới 5000 kVA (tùy theo nhu cầu cụ thể của khách hàng)

Cấp bảo vệ đối với ngăn trung thế /hạ thế: IP 54 hoặc IP42 (tùy theo nhu cầu cụ thể)

Cấp bảo vệ đối với ngăn máy biến áp: IP4X (làm mát tự nhiên hoặc cưỡng bức bằng quạt)

3. Tiêu chuẩn áp dụng:

·         Thiết bị đóng cắt cao thế: IEC 694, IEC 1330

·         Tủ hợp bộ kín: IEC 62271-200

·         Máy cắt trung thế: IEC 56

·         Cầu chì và cầu dao cách ly trung thế: IEC 129, IEC 420

·         Cầu dao phụ tải trung thế: IEC 256

·         Cầu chì trung thế: IEC 282

·         Cấp bảo vệ vỏ ngoài: IEC 529

4. Thiết bị sử dụng cho trạm Kios

Ngăn trung thế: các loại tủ trung thế cách điện chân không hoặc SF6

Ngăn máy biến áp: phù hợp cho tất cả các loại máy biến áp.
